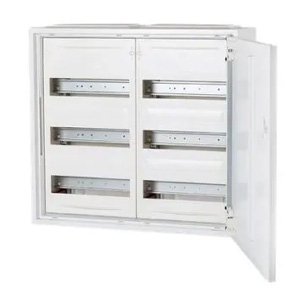

Veldverdelers
Een groepenkast verdeelt de elektriciteit in huis over verschillende eindgroepen en zorgt ervoor dat de elektrische installatie goed wordt beveiligd. Welke groepenkast je nodig hebt, hangt onder andere af van je netaansluiting, het aantal benodigde groepen en de apparaten die je wilt aansluiten.
Kijk daarbij niet alleen naar de huidige situatie. Houd ook rekening met toekomstige uitbreidingen, zoals elektrisch koken, zonnepanelen, een warmtepomp, airco of een laadpaal. Een groepenkast met voldoende vrije ruimte is later eenvoudiger uit te breiden.
De eerste stap is bepalen of je woning een 1-fase of 3-fase aansluiting heeft. Dit kun je meestal controleren op de elektriciteitsmeter of via het klantportaal van je netbeheerder. Op de meter staan gegevens waaraan je het type aansluiting kunt herkennen.
Een 1-fase groepenkast wordt veel toegepast in woningen met een 1-fase aansluiting. Heb je een 3-fase aansluiting, dan kies je een 3-fase groepenkast. Hierbij kan het beschikbare vermogen over drie fasen worden verdeeld. Dat is vooral interessant wanneer er meerdere grotere elektrische verbruikers aanwezig zijn, zoals een inductiekookplaat, warmtepomp of laadpaal.
Weet je niet zeker welke aansluiting je hebt? Controleer dit voordat je een nieuwe groepenkast bestelt. Alleen het aantal groepen zegt namelijk niet of een groepenkast geschikt is voor jouw aansluiting.
Het benodigde aantal groepen wordt vooral bepaald door de apparaten en aansluitpunten in de woning. Verlichting en stopcontacten worden verdeeld over verschillende eindgroepen. Apparaten met een hoog aansluitvermogen kunnen een afzonderlijke eindgroep nodig hebben.
Denk bijvoorbeeld aan een wasmachine, wasdroger, vaatwasser, oven of boiler. Bij het bepalen van de juiste verdeling kijk je naar het aansluitvermogen en naar welke apparaten tegelijkertijd worden gebruikt. Er is daarbij niet simpelweg één vermogensgrens die voor ieder apparaat en iedere situatie bepaalt dat een eigen groep verplicht is.
Er geldt geen vast maximumaantal stopcontacten per groep. De belasting is belangrijker dan het aantal stopcontacten. Een normale 16A-groep kan bij 230 volt ongeveer 3.680 watt leveren. In de keuken kan een groep daardoor veel sneller zwaar worden belast dan in bijvoorbeeld een slaapkamer.
Meer hierover lees je in: hoeveel stopcontacten mogen er op één groep?
Iedere woning en elektrische installatie is anders. Onderstaande voorbeelden geven een praktisch overzicht van punten waar je bij het kiezen van een groepenkast rekening mee kunt houden.
| Situatie | Waar moet je op letten? |
|---|---|
| Standaard woning | Controleer of je een 1-fase of 3-fase aansluiting hebt en bepaal hoeveel eindgroepen je nodig hebt voor verlichting, stopcontacten en apparatuur. |
| Elektrisch koken | Controleer het aansluitvermogen en de aansluitwijze van de kookplaat om te bepalen of een kookgroep of krachtgroep nodig is. |
| Warmtepomp | Kijk naar het aansluitvermogen en de aansluitvoorschriften van de fabrikant. Voor een warmtepomp kan een afzonderlijke eindgroep nodig zijn. |
| Laadpaal | Houd rekening met het gewenste laadvermogen, de netaansluiting en de beschikbare capaciteit van de elektrische installatie. |
| Zonnepanelen | De omvormer en het terugleververmogen zijn onder andere van belang voor de benodigde aansluiting en beveiliging in de groepenkast. |
| Toekomstige uitbreiding | Kies bij voorkeur voldoende vrije moduleruimte voor bijvoorbeeld een toekomstige laadpaal, warmtepomp, airco of extra eindgroepen. |
Met de hoofdschakelaar kan de volledige elektrische installatie achter de schakelaar in één keer worden uitgeschakeld. Bij een 1-fase groepenkast wordt hiervoor normaal een 2-polige hoofdschakelaar toegepast. Bij een 3-fase groepenkast wordt doorgaans een 4-polige hoofdschakelaar gebruikt.
Let bij het kiezen van een complete groepenkast dus niet alleen op het aantal installatieautomaten, maar ook op de uitvoering van de hoofdschakelaar en de overige beveiligingscomponenten.
Een groepenkast kan op verschillende manieren worden opgebouwd. Een veelgebruikte oplossing bestaat uit installatieautomaten in combinatie met aardlekschakelaars. Hierbij worden meerdere eindgroepen achter een aardlekschakelaar geplaatst.
Een andere mogelijkheid is het gebruik van aardlekautomaten. Een aardlekautomaat combineert de functies van een installatieautomaat en aardlekschakelaar in één component. Iedere eindgroep kan hierdoor afzonderlijk tegen overstroom en aardlek worden beveiligd.
Een voordeel hiervan is dat bij een aardlekfout alleen de betreffende eindgroep wordt uitgeschakeld. Bij een installatie met meerdere aardlekautomaten heeft een storing daardoor minder snel gevolgen voor andere groepen in huis.
Ga je elektrisch of op inductie koken, controleer dan vooraf de aansluitgegevens van de kookplaat. Afhankelijk van het aansluitvermogen, de aansluitwijze en de elektrische installatie kan hiervoor een kookgroep of krachtgroep worden toegepast.
Niet iedere inductiekookplaat wordt op dezelfde manier aangesloten. Sommige kookplaten zijn geschikt voor een aansluiting via een kookgroep, terwijl andere uitvoeringen een 3-fase aansluiting vereisen. De technische gegevens van de kookplaat zijn daarom leidend bij het bepalen van de juiste aansluiting.
Heb je een bedrade deurbel die op laagspanning werkt, dan kan een beltransformator in de groepenkast worden geplaatst. Er zijn complete groepenkasten verkrijgbaar waarin de beltrafo al is opgenomen.
Controleer wel welke spanning de deurbel nodig heeft. Niet iedere deurbel of slimme deurbel gebruikt dezelfde voedingsspanning.
Een complete groepenkast is al samengesteld met belangrijke componenten zoals een hoofdschakelaar, aardlekbeveiliging en installatieautomaten. Je kiest hierbij een uitvoering die zo goed mogelijk aansluit op het gewenste aantal groepen en de benodigde extra aansluitingen.
Met een lege groepenkast heb je meer vrijheid om de indeling zelf samen te stellen. Dit kan interessant zijn wanneer je specifieke componenten wilt gebruiken of een bestaande installatie op een bepaalde manier wilt uitbreiden.
Let in beide gevallen op de beschikbare moduleruimte. Een volledig gevulde kast biedt weinig mogelijkheden wanneer er later nog een extra eindgroep, aardlekautomaat of ander component moet worden geplaatst.
Groepenkasten zijn verkrijgbaar van verschillende bekende fabrikanten, waaronder ABB, Hager, Eaton, Gewiss, Schneider Electric en Gacia. Verschillen zitten onder andere in de behuizing, gebruikte componenten, beschikbare ruimte en mogelijkheden om de groepenkast later uit te breiden.
Heb je al een groepenkast en wil je deze uitbreiden? Dan is het vaak praktisch om eerst te controleren welk merk en type componenten er momenteel in de kast zijn toegepast.
Begin met het controleren van je 1-fase of 3-fase aansluiting en bepaal vervolgens hoeveel eindgroepen je nodig hebt. Kijk daarna naar eventuele extra aansluitingen voor bijvoorbeeld een kookplaat, zonnepanelen, warmtepomp, airco of laadpaal.
Houd ten slotte rekening met toekomstige uitbreidingen. Een paar vrije modules kunnen later het verschil maken tussen eenvoudig een extra component plaatsen of een grotere aanpassing aan de groepenkast.
Twijfel je tussen verschillende uitvoeringen? Controleer dan eerst de bestaande elektriciteitsaansluiting en maak een overzicht van de apparaten die op de groepenkast aangesloten moeten worden. Zo kun je veel gerichter bepalen welke groepenkast bij jouw woning past.
